МОНИТОР
Монитор — основное устройство, служит для вывода информации на экран и работает под управлением видеоадаптера.
Монитор и видеоадаптер образуют видеосистему компьютера. Видеопамять хранит изображение, выводимое на экран.
ПРИНЦИП ДЕЙСТВИЯ
Электронно-лучевые мониторы (ЭЛТ) построены на основе электронно-лучевой трубки.
Жидкокристаллические мониторы (ЖК) сделаны из вещества, находящегося в жидком состоянии, но имеющего при этом некоторые свойства кристаллов. Молекулы жидких кристаллов под воздействием электрического напряжения меняют свойства проходящего сквозь них светового луча, таким образом на мониторе создается изображение.
КОЛИЧЕСТВО ЦВЕТОВ
Мониторы бывают цветными и монохромными. Монохромные мониторы двуцветные: черно-белые, бело-синие.
Цветные мониторы могут воспроизводить 16, 256, 65536, 16 миллионов или 4 миллиарда цветов.
RGB
В цветных мониторах луча три: красный, зеленый, синий (RGB-мониторы). А светящаяся точка — пиксель, от английского pixel — picture’s element — элемент картинки, состоит из триады точек.
РЕЖИМЫ РАБОТЫ
Экран дисплея может работать в двух основных режимах: текстовом и графическом.
В текстовом режиме экране обычно разбивается на 25 строк по 80 символов в строке.
В графическом режиме экран разделяется на отдельные светящиеся точки — пиксели, количество которых может быть различным: 800 на 600, 1024 на 768, 1280 на 1024.
Основные характеристики мониторов
РАЗМЕР ЭКРАНА
Размер экрана монитора измеряется по диагонали в дюймах. 1 дюйм = 25,4 мм.
КОЛИЧЕСТВО ЦВЕТОВ
Современные цветные мониторы поддерживают режимы:
High Color — 65536 цветов;
True Color — 16777216 или 4294967296 цветов.
РАЗРЕШЕНИЕ
Разрешающая способность — количество точек, выводимых на экран по горизонтали и вертикали. Для ЖК монитора желательно использовать оптимальное разрешение, указанное в паспорте, в котором достигается наилучшее качество изображения.
Основные характеристики ЭЛТ мониторов
ШАГ ТОЧЕК
Шаг точек (размер зерна) — расстояние между двумя светящимися пикселями, измеряется в мм: 0,22…0,43 мм.
ЧАСТОТА КАДРОВОЙ РАЗВЕРТКИ
Частота кадровой развертки — скорость прохождения луча по экрану (скорость обновления кадра). Чем выше частота кадровой развертки, тем меньше заметно мерцание. Рекомендуемая величина не менее 85 Гц, т.е. изображение обновляется 85 раз в секунду.
БЕЗОПАСНОСТЬ
ЭЛТ-монитор может оказывать вредное воздействие на здоровье человека за счет высокого электромагнитного излучения. Наиболее опасной является задняя зона.
Основные характеристики ЖК мониторов
УГОЛ ОБЗОРА
На ЖК мониторах качество картинки на экране ухудшаться, если зритель будет смотреть на экран не под прямым углом. При этом значительно уменьшается контрастность, искажаются цвета. Для комфортного просмотра достаточным является угол обзора в 160-170 градусов.
ВРЕМЯ ОТКЛИКА
Время отклика — суммарное время переключения пикселя с черного на белый и обратно. В ЖК мониторах при подаче управляющего сигнала пиксель не сразу начинает светиться (или темнеть), а только через некоторый промежуток времени, необходимый ему для изменения положения. Время отклика составляет 2–4–8–12–16 мс.
Принтер служит для вывода информации на бумагу. По способу печати принтеры бывают ударные (матричные) и безударные (струйные, лазерные).
По принципу действия принтеры делятся на матричные, струйные и лазерные.
МАТРИЧНЫЙ ПРИНТЕР
В матричных принтерах изображение формируется с помощью иголок, ударяющих по бумаге через красящую ленту. Матрица — вертикальная колонка из 9, 18 или 24 игл. Матричные принтеры, как правило, черно-белые. Недостатком этих принтеров является медленная, шумная работа и невысокое качество печати, особенно графики. К достоинствам подобных устройств можно отнести надежность, низкую стоимость печати, возможность печати на обычной бумаге.
СТРУЙНЫЙ ПРИНТЕР
В струйных принтерах изображение получается путем распыления чернил через крошечные сопла, количество которых может составлять от 12 до 64. Цветные принтеры создают цвета, комбинируя голубые, пурпурные, желтые и черные чернила. Струйные принтеры имеют более быструю и качественную печать, по сравнению с матричными, менее шумные. Для фотопечати могут иметь дополнительный картридж. Струйные принтеры более требовательны к бумаге, более сложны в обслуживании, чернила могут растекаться. Из-за высокой стоимости картриджей имеют очень высокую стоимость печати листа.
ЛАЗЕРНЫЙ ПРИНТЕР
Лазерные принтеры работают по принципу копировальных аппаратов. Лазерный луч формирует электронное изображение на копировальном барабане. К заряженным участкам притягиваются частички красящего порошка — тонера, который затем переносится на бумагу и закрепляется на ней помощью горячего валика. Лазерный принтер имеет типографское качество печати, очень высокую скорость. Цветные лазерные принтеры довольно дорогие. При своей работе принтер выделяет озон.
Разрешающая способность принтера измеряется в точках на дюйм и для среднего струйного принтера составляет 600 dpi, для лазерного — 1200 dpi.
Крупнейшими фирмами-производителями принтеров являются Hewlett-Packard, Canon и Epson.
Графопостроитель (плоттер) предназначен для вывода сложных широкоформатных изображений: чертежей, схем, плакатов на бумагу.
Плоттеры бывают планшетные и барабанные. Принципы действия плоттера аналогичны принципам действия принтеров.

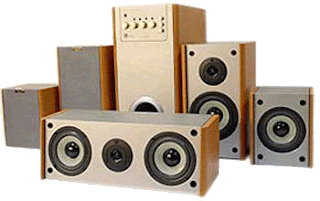

Акустическая система: колонки, наушники служит для вывода звуковой информации. Подключается акустическая система к аудиоадаптеру (звуковой плате).
Монитор и видеоадаптер образуют видеосистему компьютера. Видеопамять хранит изображение, выводимое на экран.
ПРИНЦИП ДЕЙСТВИЯ
Электронно-лучевые мониторы (ЭЛТ) построены на основе электронно-лучевой трубки.
Жидкокристаллические мониторы (ЖК) сделаны из вещества, находящегося в жидком состоянии, но имеющего при этом некоторые свойства кристаллов. Молекулы жидких кристаллов под воздействием электрического напряжения меняют свойства проходящего сквозь них светового луча, таким образом на мониторе создается изображение.
КОЛИЧЕСТВО ЦВЕТОВ
Мониторы бывают цветными и монохромными. Монохромные мониторы двуцветные: черно-белые, бело-синие.
Цветные мониторы могут воспроизводить 16, 256, 65536, 16 миллионов или 4 миллиарда цветов.
RGB
В цветных мониторах луча три: красный, зеленый, синий (RGB-мониторы). А светящаяся точка — пиксель, от английского pixel — picture’s element — элемент картинки, состоит из триады точек.
РЕЖИМЫ РАБОТЫ
Экран дисплея может работать в двух основных режимах: текстовом и графическом.
В текстовом режиме экране обычно разбивается на 25 строк по 80 символов в строке.
В графическом режиме экран разделяется на отдельные светящиеся точки — пиксели, количество которых может быть различным: 800 на 600, 1024 на 768, 1280 на 1024.
Основные характеристики мониторов
РАЗМЕР ЭКРАНА
Размер экрана монитора измеряется по диагонали в дюймах. 1 дюйм = 25,4 мм.
КОЛИЧЕСТВО ЦВЕТОВ
Современные цветные мониторы поддерживают режимы:
High Color — 65536 цветов;
True Color — 16777216 или 4294967296 цветов.
РАЗРЕШЕНИЕ
Разрешающая способность — количество точек, выводимых на экран по горизонтали и вертикали. Для ЖК монитора желательно использовать оптимальное разрешение, указанное в паспорте, в котором достигается наилучшее качество изображения.
Основные характеристики ЭЛТ мониторов
ШАГ ТОЧЕК
Шаг точек (размер зерна) — расстояние между двумя светящимися пикселями, измеряется в мм: 0,22…0,43 мм.
ЧАСТОТА КАДРОВОЙ РАЗВЕРТКИ
Частота кадровой развертки — скорость прохождения луча по экрану (скорость обновления кадра). Чем выше частота кадровой развертки, тем меньше заметно мерцание. Рекомендуемая величина не менее 85 Гц, т.е. изображение обновляется 85 раз в секунду.
БЕЗОПАСНОСТЬ
ЭЛТ-монитор может оказывать вредное воздействие на здоровье человека за счет высокого электромагнитного излучения. Наиболее опасной является задняя зона.
Основные характеристики ЖК мониторов
УГОЛ ОБЗОРА
На ЖК мониторах качество картинки на экране ухудшаться, если зритель будет смотреть на экран не под прямым углом. При этом значительно уменьшается контрастность, искажаются цвета. Для комфортного просмотра достаточным является угол обзора в 160-170 градусов.
ВРЕМЯ ОТКЛИКА
Время отклика — суммарное время переключения пикселя с черного на белый и обратно. В ЖК мониторах при подаче управляющего сигнала пиксель не сразу начинает светиться (или темнеть), а только через некоторый промежуток времени, необходимый ему для изменения положения. Время отклика составляет 2–4–8–12–16 мс.
ПРИНТЕР
Принтер служит для вывода информации на бумагу. По способу печати принтеры бывают ударные (матричные) и безударные (струйные, лазерные).
По принципу действия принтеры делятся на матричные, струйные и лазерные.
МАТРИЧНЫЙ ПРИНТЕР
В матричных принтерах изображение формируется с помощью иголок, ударяющих по бумаге через красящую ленту. Матрица — вертикальная колонка из 9, 18 или 24 игл. Матричные принтеры, как правило, черно-белые. Недостатком этих принтеров является медленная, шумная работа и невысокое качество печати, особенно графики. К достоинствам подобных устройств можно отнести надежность, низкую стоимость печати, возможность печати на обычной бумаге.
СТРУЙНЫЙ ПРИНТЕР
В струйных принтерах изображение получается путем распыления чернил через крошечные сопла, количество которых может составлять от 12 до 64. Цветные принтеры создают цвета, комбинируя голубые, пурпурные, желтые и черные чернила. Струйные принтеры имеют более быструю и качественную печать, по сравнению с матричными, менее шумные. Для фотопечати могут иметь дополнительный картридж. Струйные принтеры более требовательны к бумаге, более сложны в обслуживании, чернила могут растекаться. Из-за высокой стоимости картриджей имеют очень высокую стоимость печати листа.
ЛАЗЕРНЫЙ ПРИНТЕР
Лазерные принтеры работают по принципу копировальных аппаратов. Лазерный луч формирует электронное изображение на копировальном барабане. К заряженным участкам притягиваются частички красящего порошка — тонера, который затем переносится на бумагу и закрепляется на ней помощью горячего валика. Лазерный принтер имеет типографское качество печати, очень высокую скорость. Цветные лазерные принтеры довольно дорогие. При своей работе принтер выделяет озон.
Разрешающая способность принтера измеряется в точках на дюйм и для среднего струйного принтера составляет 600 dpi, для лазерного — 1200 dpi.
Крупнейшими фирмами-производителями принтеров являются Hewlett-Packard, Canon и Epson.
ГРАФОПОСТРОИТЕЛЬ (ПЛОТТЕР)
Графопостроитель (плоттер) предназначен для вывода сложных широкоформатных изображений: чертежей, схем, плакатов на бумагу.
Плоттеры бывают планшетные и барабанные. Принципы действия плоттера аналогичны принципам действия принтеров.
АКУСТИЧЕСКАЯ СИСТЕМА
